描述

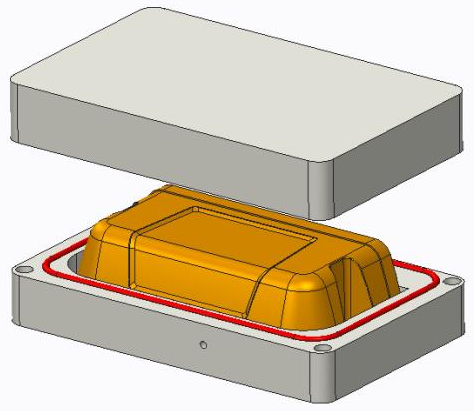

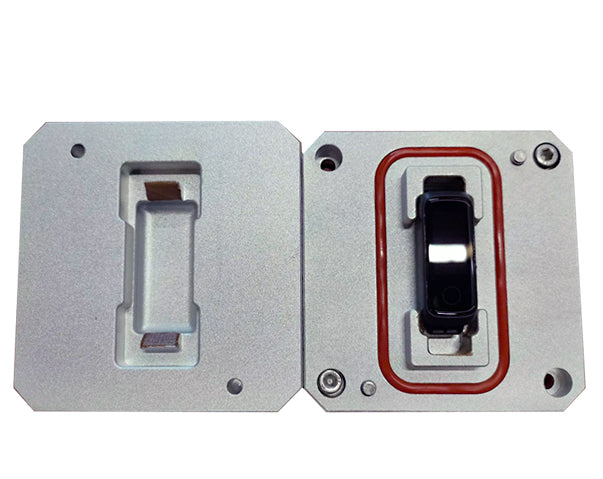

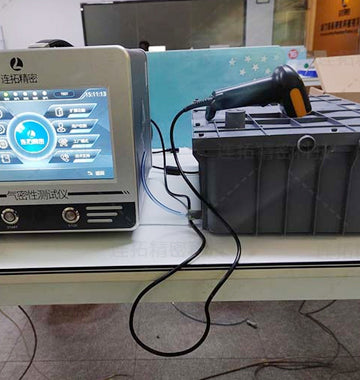

洩漏測試儀的有效性取決於夾持零件的夾具。Figurtech 設計並製造客製化的洩漏測試夾具—從簡單的手動夾具到全自動多工位氣動夾具—在每個循環中提供可重複、生產級的測試連接。
我們設計的項目
每個夾具都是根據您的零件幾何形狀、測試壓力、循環時間和生產量進行設計的。我們與您的工程團隊直接合作，以定義密封方法、工具材料、連接器選擇和自動化介面。夾具在出貨前會根據您的測試儀和洩漏規格進行預驗證。
夾具類型
| 類型 | 描述 | 最適用於 |
|---|---|---|
| 手動夾具 | 操作員裝載，槓桿或撥動夾具致動 | 中低產量、多種零件變體、實驗室和進料品質控制 |
| 氣動夾具 | 氣缸致動夾緊、腳踏板或PLC觸發 | 中高產量生產線、一致的夾緊力 |
| 多工位夾具（2-4個腔體） | 每個循環多個零件，與LM系列多通道測試儀匹配 | 高吞吐量生產線、開關按鈕、鏡頭模組、儀表 |
| 全自動夾具 | 機器人裝載，與輸送帶或轉盤整合，PLC控制 | 無人化生產線、LE模組整合、汽車組裝單元 |
設計與工程細節
| 參數 | 規格 |
|---|---|
| 相容測試儀 | 所有Figurtech系列：LY、LD、LF、LG、LM、LE |
| 密封壽命 | ≥ 500,000次循環（標準密封元件） |
| 密封方法 | 面密封、外徑夾緊、內徑擴張—根據零件幾何形狀選擇 |
| 材料 | 鋁合金、不銹鋼、工程聚合物—根據環境和壓力選擇 |
| 自動化介面 | 提供PLC I/O、氣動電磁閥、機器人法蘭安裝 |
| 交貨時間 | 從批准圖紙起通常2-4週 |
典型應用
- 帶有多個端口連接的電動汽車電池托盤和液體冷卻板夾具
- 用於LM系列多通道測試的4腔開關按鈕夾具
- 帶有零軸向力內徑連接器的醫用導管和軟管夾具
- 整合到裝配線輸送帶擋塊中的汽車感測器和外殼夾具
- 用於線上防水測試的消費電子IP67/IP68外殼夾具
為什麼選擇客製化而非標準？
- 零件專用密封：每個零件都有獨特的端口幾何形狀—客製化夾具能夠精確地在您需要的位置密封
- 可重複的夾緊力：氣動致動消除操作員在密封壓力方面的差異
- 50萬次循環耐用性：生產級密封元件經過驗證，可滿足您的生產線需求量
- 預驗證交付：夾具在交付時已根據您的測試儀和洩漏規格進行確認—無需現場調試
請將您的零件圖紙（或樣品）、測試壓力、所需洩漏限制和目標循環時間發送給我們。我們將在3個工作日內提出夾具概念、連接器選擇和報價。
